2 endefreser for fløytekule

Bearbeidede materialer	Støpejern Nodulært støpejern		Karbonstål, legert stål ~750N/mm²		Karbonstål, legert stål ~30HRC		Forherdet stål, bråkjølt og herdet stål ~40HRC		Rustfritt stål		Forherdet stål, bråkjølt og herdet stål ~50HRC
Diameter (mm)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)
R0,5	40000	800	40000	800	38000	700	32000	320	22300	200	25000	275
R1,0	24000	900	24000	900	19000	760	16000	400	11150	230	13000	275
R1,5	15500	950	15500	950	12750	760	10600	450	7400	290	8500	280
R2,0	11500	950	11500	950	9550	760	8000	550	5550	370	6500	370
R2,5	9500	1050	9500	1050	7650	800	6400	550	4450	370	5000	375
R3,0	8000	1050	8000	1050	6400	800	5300	580	3700	390	4200	390
R4,0	6000	1300	6000	1300	4800	950	4000	700	2750	455	3200	440
R5,0	4800	1200	4800	1200	3800	900	3200	650	2200	430	2500	440
R6,0	4000	1100	4000	1100	3200	840	2650	610	1850	430	2100	420
R8,0	3000	1050	3000	1050	2400	800	2000	600	1350	380	1600	375
R10,0	2400	950	2400	950	1900	680	1600	560	1100	370	1250	330

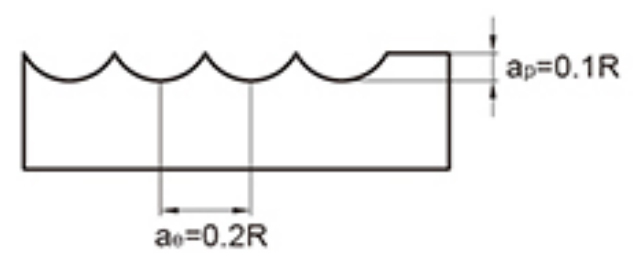

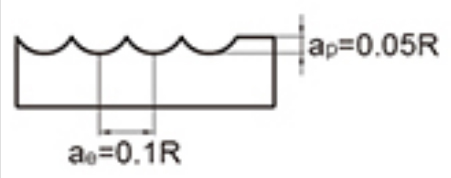

Maksimal skjæredybde

1. Bruk maskinverktøy og verktøyholdere med høy presisjon.
2. Bruk luftkjøling eller skjærevæske som er mindre sannsynlig å produsere røyk.
3. Det anbefales å bruke sekvensfresing for sidefresing.
4. Når stivheten til maskinverktøyet og installasjonen av arbeidsstykket er dårlig, kan det oppstå vibrasjoner og unormal lyd. I dette tilfellet bør hastigheten og matehastigheten i tabellen ovenfor reduseres fra år til år.
5. Minimer verktøyopphengslengden så mye som mulig uten forstyrrelser.

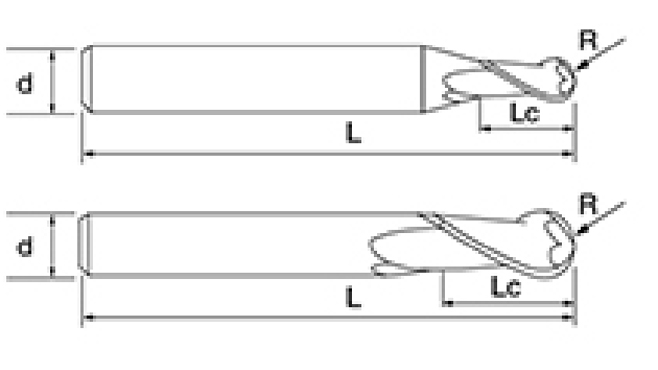

NNC-2B endefreser med 2-fløytekuler tilbyr stor fleksibilitet i størrelsesvalg, med diametre fra 1 mm til 10 mm, vanlige rillelengder fra 2 mm til 25 mm, og totale lengder inkludert 50 mm, 75 mm og 100 mm. Disse forskjellige kombinasjonene kan møte en rekke behandlingskrav, som grunne spor, skråskjæring og kompleks konturbehandling, samtidig som de opprettholder stabil verktøystivhet selv ved mindre diametre.

Verktøyet har en kule-nese-geometri, og dets buede skjærekant bidrar til å redusere skjæremotstanden og forbedre overflatefinishen. Den balanserte fordelingen av skjærekanter langs bueovergangen sikrer mer jevn kraft under drift, reduserer effektivt verktøyvibrasjoner og forbedrer overflatekvaliteten og dimensjonsnøyaktigheten ytterligere.

Pindfresene med 2-sløyfe kuler er produsert ved hjelp av høypresisjon CNC-slipeteknologi med en høyseighet, ikke-fragmenterbar (0,6 μm) finkornet matrise, som kan opprettholde skarphet og holdbarhet selv under høyhastighets skjæreforhold. Det nyeste krom-aluminium-komposittbelegget har utmerket varme- og slitestyrke, noe som lar endefresen opprettholde stabil ytelse ved høye temperaturer og forlenge verktøyets levetid betydelig.

Disse endefresene er egnet for et bredt spekter av materialer med hardhet opp til HRC45, inkludert karbonstål, legert stål, forhåndsherdet stål og støpejern, samt ikke-jernholdige metaller som kobberlegeringer.
