Høy ytelse 2 fløyte kule nese endefreser

Bearbeidede materialer	Forherdet stål 40~50HRC				Herdet stål 50~60HRC				Herdet stål 60~68HRC
Kulehoderadius (mm)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	a s (mm)	a e (mm)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	a s (mm)	a e (mm)	Rotasjonshastighet (min -1 )	Matehastighet (mm/min)	a s (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1,0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1,5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2,0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2,5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3,0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4,0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5,0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6,0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8,0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5

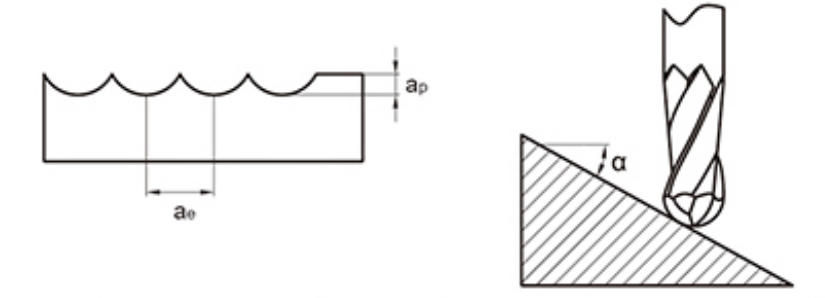

Maksimal skjæredybde

1. Vennligst bruk utstyr og inventar med høy presisjon og høy stivhet.
2. Når stivheten til maskinverktøyet og installasjonen av arbeidsstykket er dårlig, kan det oppstå vibrasjoner og unormal lyd. I dette tilfellet bør hastigheten og matehastigheten i tabellen ovenfor reduseres fra år til år.
3. Bruk luftkjøling eller MQL (minimumsmengde oljetåkekjøling).
4. Det anbefales å bruke sekvensiell fresing for sidefresing.
5. Minimer verktøyopphengslengden så mye som mulig uten forstyrrelser.

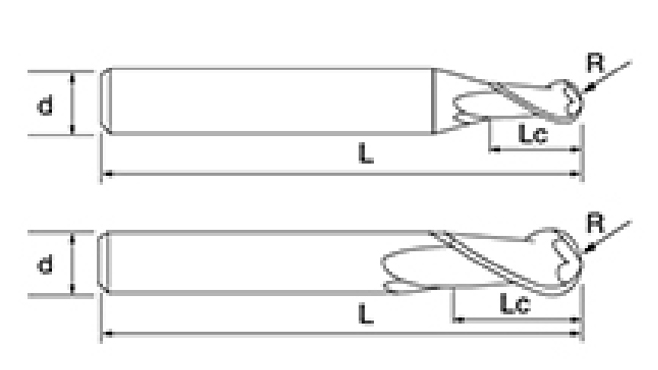

NNH-2B høyytelses 2-fløyte endefreser-serien er tilgjengelig i en rekke spesifikasjoner, fra 1 mm til 20 mm i diameter. Denne fleksibiliteten gjør det mulig for brukere å velge det mest passende verktøyet for deres maskineringskrav, enten det er for fingravering eller fresing med dype hulrom. Hver variant er nøye optimalisert med sin rillelengde og totale dimensjoner for å sikre presisjon og effektivitet i en rekke bruksområder.

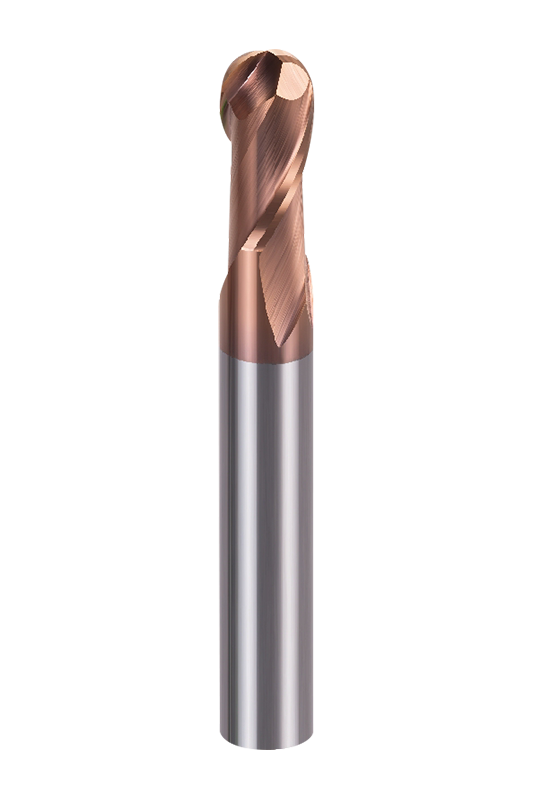

Denne endefresen er designet med en kule-nese-geometri, og gir en jevnere overgang i 3D-overflatebearbeiding sammenlignet med flate freser. Denne formen bidrar til å redusere skjæremotstanden og forbedre verktøyets stabilitet. Helixvinkelen på 30° forbedrer sponevakueringen samtidig som vibrasjoner minimeres, noe som sikrer stabil maskineringsytelse. I tillegg tillater 2-fløytestrukturen bedre sponfjerning ved høyhastighetsmaskinering, noe som gjør den ideell for effektiv materialfjerning.

Dette produktet bruker avansert AlTiSiN-beleggsteknologi, parret med et substrat med ultrafine partikler (0,4μm). Dette forbedrer slitasje- og varmebestandigheten betraktelig, slik at verktøyet opprettholder ytelsen selv i maskineringsapplikasjoner med høy hardhet. NNH-2B endefreser er laget av hardmetall og er presisjonsslipt for å oppnå skarpe skjærekanter, noe som kan redusere skjærekreftene og forbedre maskineringsnøyaktigheten.

NNH-2B-serien er egnet for et bredt spekter av materialer og fungerer godt i høyhastighets- og høyhardhetsapplikasjoner. Den yter svært godt i maskinering av herdet stål, verktøystål, rustfritt stål opp til 55HRC. I tillegg er den også svært effektiv i presisjonsmaskinering av ikke-jernholdige metaller som kobberlegeringer.
