American Unified Thread (UN): Samsvarer med ANSI/ASME B1.1-standarden, gjengevinkelen er 60°.
Fulltråddesign: Skjæreggen på verktøyet dekker hele gjengeprofilen, og gjengebehandlingen kan fullføres på én gang.
Anbefalt prosesshardhet: HRC≤40°

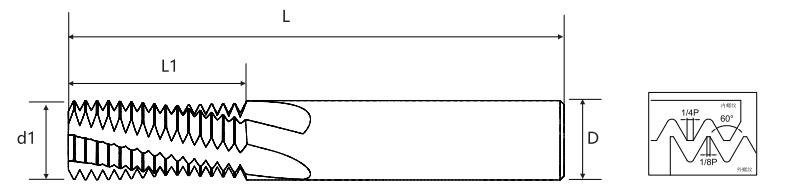

| Pitch | Grove tenner UNC | Fine tenner UNF | Ultra fine tenner UNEF | Bladdiameter d1 | Effektiv bladlengde L1 | Håndtaks diameter D | Totallengde L | Bladtall | Nederste hulldiameter |
| 36 |
| Nr.8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| Nr.10-32 | Nr.12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| Nr.12-28,1/4"-28 | 7/16", 1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16", 1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16", 1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16", 3/8"-24 | 9/16", 1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | NR.12-24 | 5/16", 3/8"-24 | 9/16", 1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16", 3/8"-24 | 9/16", 1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16", 1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16", 1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16", 1/2"-20 | 3/4",1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16", 1/2"-20 | 3/4",1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16", 1/2"-20 | 3/4",1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4",1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4",1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16",5/8"-18 | 11/16",1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16",5/8"-18 | 11/16",1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16",1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |
60°UN ANSI/ASME B1.1 standard gjengefreser med hel tann overgår konvensjonelle tappeprosesser ved bearbeiding av dype hull, blinde hull og hardt materiale. Det reduserer effektivt skjærebelastningen, minimerer risikoen for brudd på verktøyet og forlenger verktøyets levetid. Ved å velge de riktige verktøyspesifikasjonene kan brukerne oppnå en balanse mellom høyeffektiv maskinering og fingjengekvalitet, og oppfylle ulike industrielle applikasjonskrav.

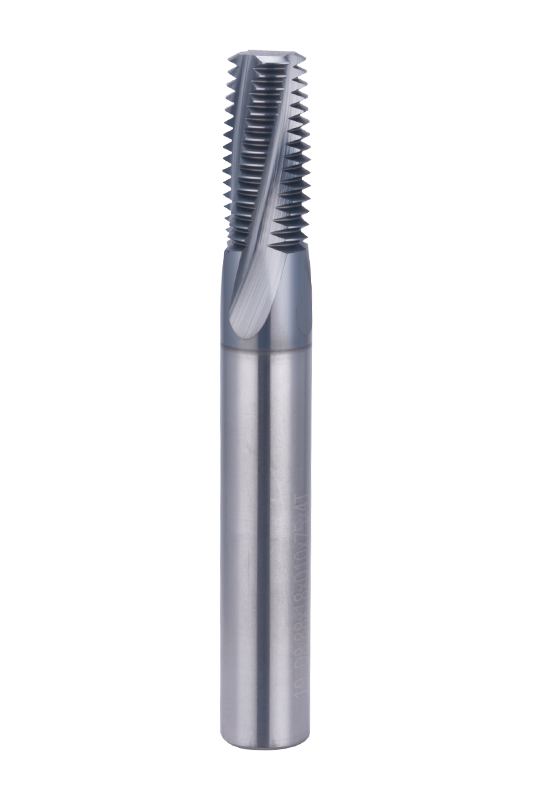

Dette produktet er designet i henhold til ANSI/ASME B1.1-standarden, med en gjengevinkel på 60° med en fulltannskjærekant som dekker hele gjengeprofilen. Den sikrer høy presisjon og konsistens i gjengebearbeiding, og støtter ulike Unified Thread Standards (UNC, UNF, UNEF) for både intern og ekstern gjengefresing. Den er spesielt egnet for maskineringsapplikasjoner som krever høy nøyaktighet og pålitelighet.
Kutteren er kompatibel med et bredt spekter av materialer, inkludert karbonstål, legert stål, rustfritt stål, aluminiumslegeringer, kobberlegeringer og noen tekniske plaster. Dens fleksible parameterkonfigurasjoner – som forskjellige kutterdiametre (d1), skaftdiametere (D), totale lengder (L) og gjengespesifikasjoner – tillater tilpasning til ulike arbeidsstykker og maskineringsbehov. Det anbefales for materialer med en hardhet på opptil HRC 40° for å sikre optimal verktøylevetid og kutteytelse.
